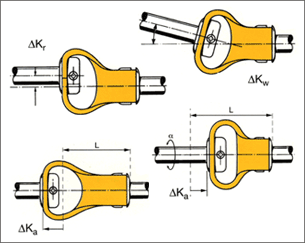

PAGUFLEX® PLUS Wellenkupplungen Die Daten für Max. Drehmoment, Nachgiebigkeit, Drehfedersteife und die Einbaumaße entnehmen Sie bitte unserem Datenbaltt. PDF unter Download. |

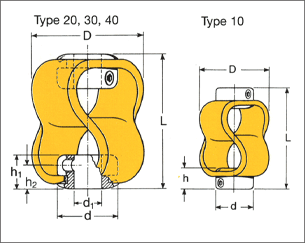

| Einbaumaße (in mm) | |||||
| 10 | 20 | 30 | 40 | ||
| Rotationsdurchmesser | D | 26 | 48 | 54 | 54 |
| Länge, entspannt | L | 28 | 48 | 58 | 61 |
| Nabendurchmesser | d | 18 | 25 | 28 | 28 |
| Nabenhöhe | h1 | 7,9 | 12,7 | 15,9 | 15,9 |
| Höhe der Befestigungsschraube | h2 | 5,5 | 7,9 | 10,4 | 11,2 |
| Standard-Bohrungsdurchmesser | d1 | 6 | 10 | 12 | 14 |
| Max. zul. Bohrungsdurchmesser | d1 | 8 | 12 | 16 | 16 |
| Schraube m. Innensechskant DIN 916 | M3 | M4 | M5 | M6 | |
|
